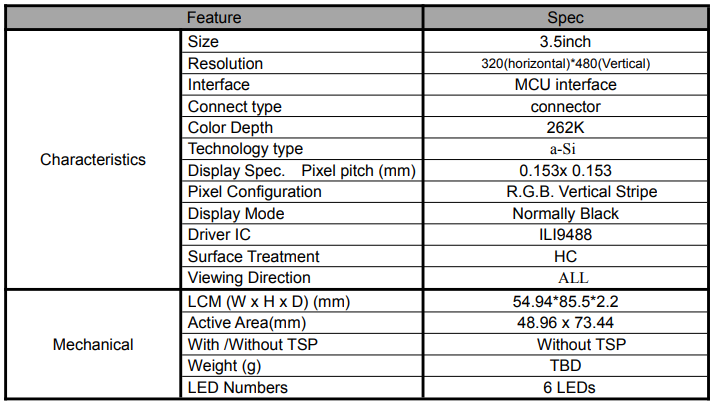

一、通用规范

注1:观察方向以光学仪器测量的数据为准。
注2:环境保护要求:RoHS
注3:LCM重量公差:+/- 5%

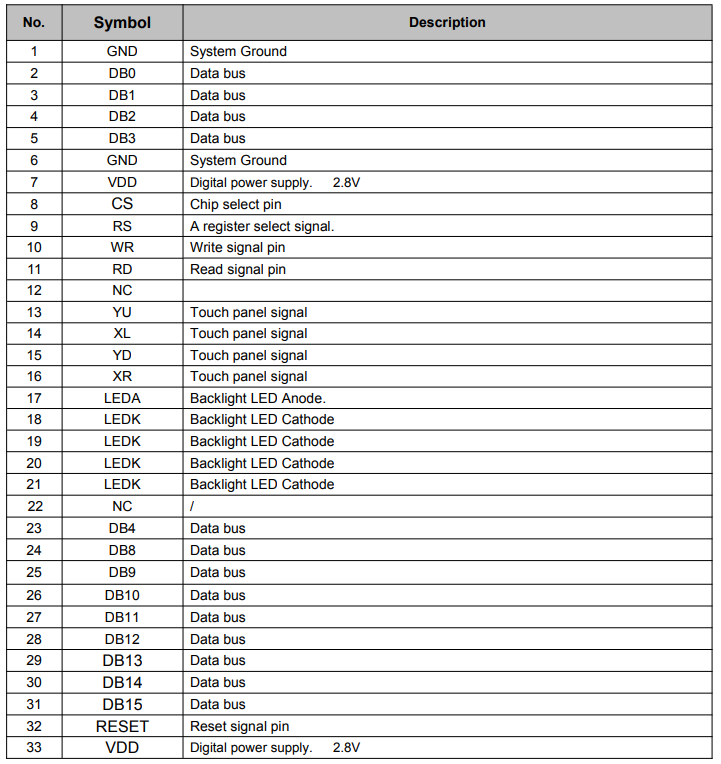

二、输入/输出终端

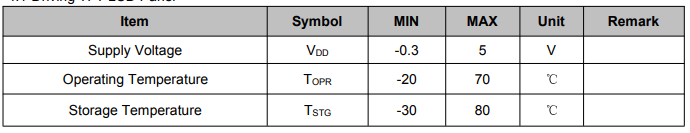

三、绝对最大额定参数

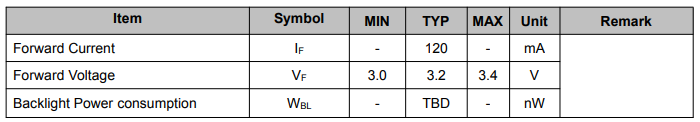

四、电特性

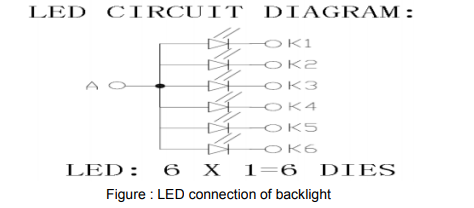

注1:每个LED: IF = 20ma, VF =3.2V。
注2:光学性能只能在Ta=25℃下评估。
注3:如果LED驱动电流大，环境温度和湿度高。的生活
LED的时间将会缩短。使用寿命是指亮度降低到初始亮度的50%。
典型的工作寿命是估计的数据

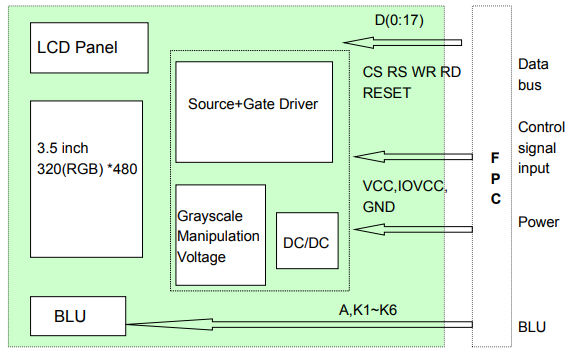

五、框图

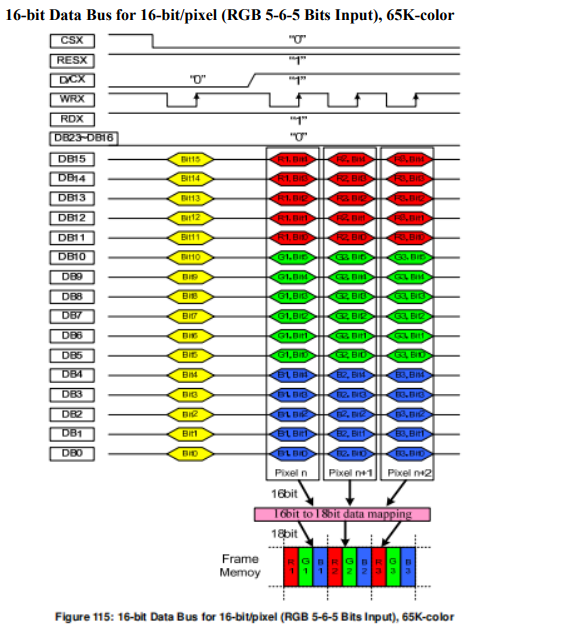

六、接口的时机

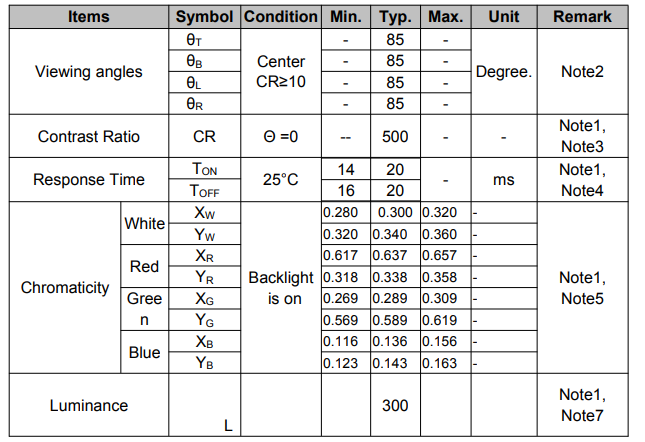

七、光学特性

测试条件:
1. 如果= 20mA(一个通道)，则环境温度为25。

2. 测试系统参见注1和注2。

注1:光学测量系统的定义。

光学特性应在暗室中进行测量。手术5分钟后，即可取光

性能是在液晶屏幕的中心点测量的。液晶面板的所有输入端子必须

在测量面板中心面积时要接地。

Note: 1. TS is the temperature of panel’s surface.

2. Ta is the ambient temperature of sample.
